轴向内压式波纹补偿器

一、使用说明：

　　轴向内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。

二、参数：

　　型号：DN32-DN8000

　　压力级别：0.1Mpa-2.5Mpa

　　连接方式：

　　1、法兰连接

　　2、接管连接

　　产品轴向补偿量：18mm-400mm

三、内压式波纹补偿器对支座作用力的计算：

　　　内压推力：F=100·P·A　　　　 轴向弹力：Fx=Kx·（f·X）

　　横向弹力：Fy=Ky·Y 　　　　　　　弯 矩：My=Fy·L

　　弯 矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ

　　式中：Kx：轴向刚度N/mm X：轴向实际位移量mm

　　Ky：横向刚度N/mm Y：横向实际位移量mm

　　Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量度

　　P：工作压力MPa A：波纹管有效面积cm2(查样本)

　　L：补偿器中点至支座的距离m

四、应用举例：

　　某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

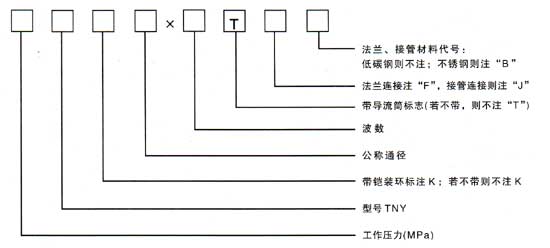

举例：0.6TNY500TF

　　表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
