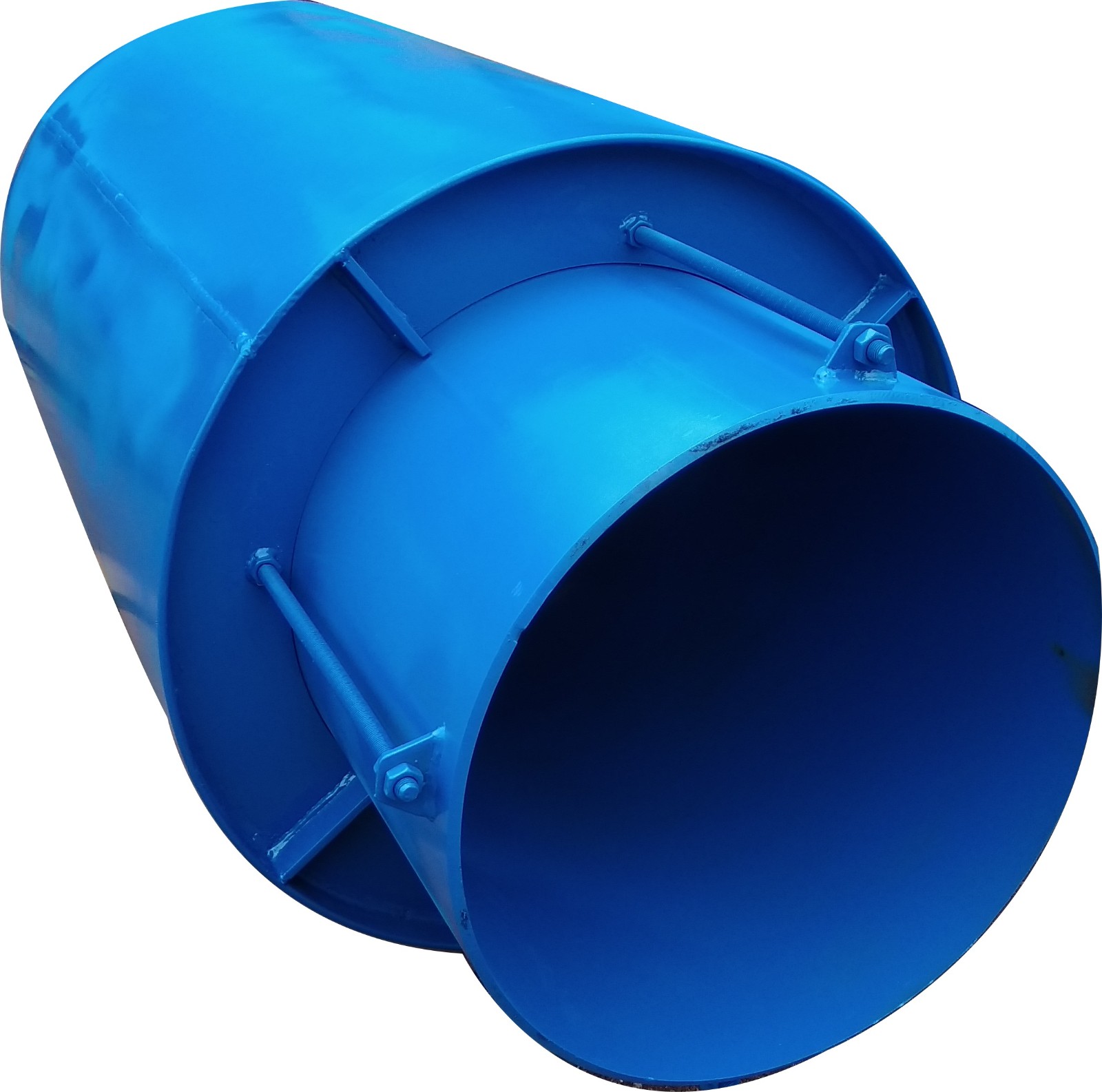

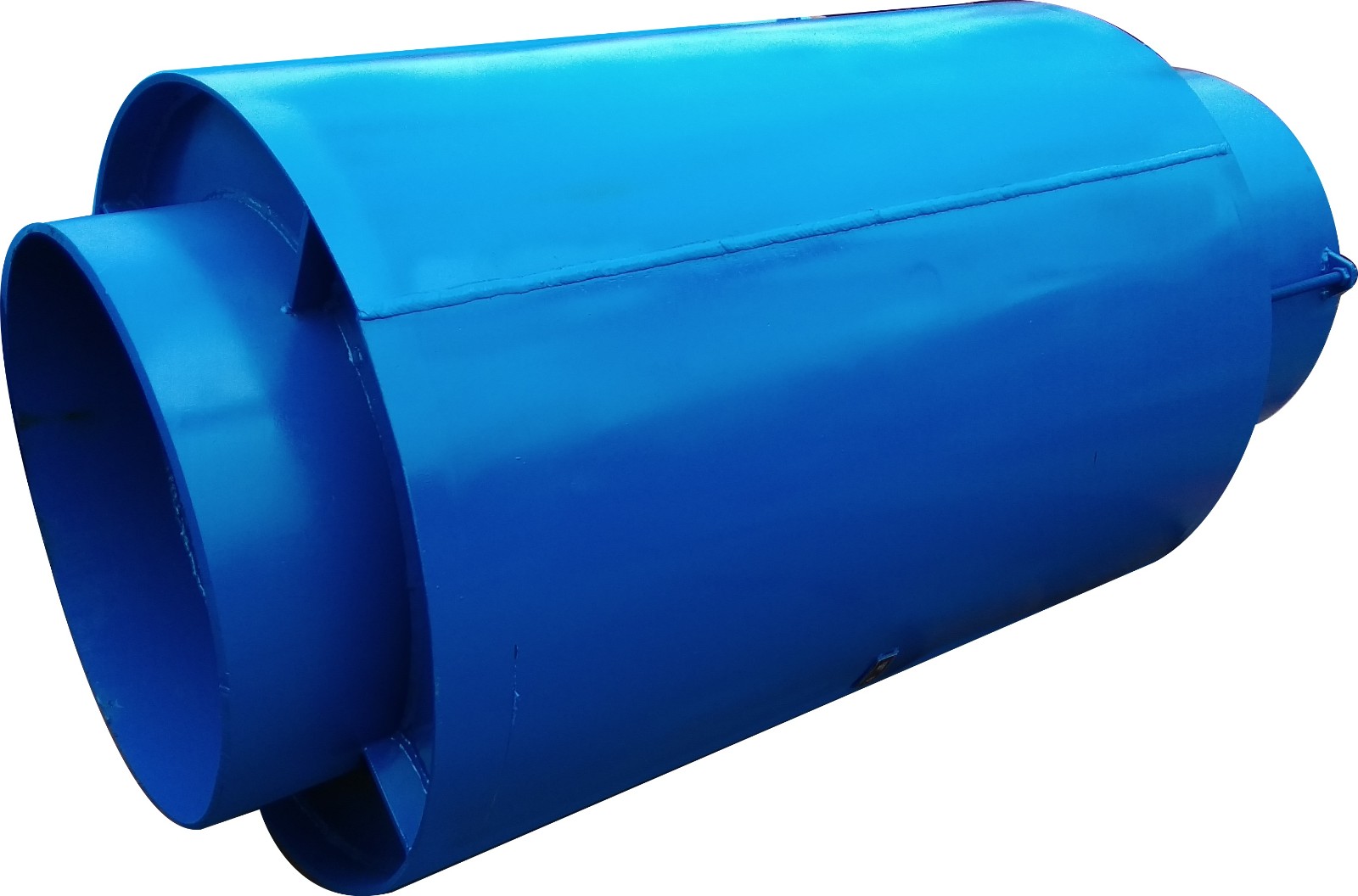

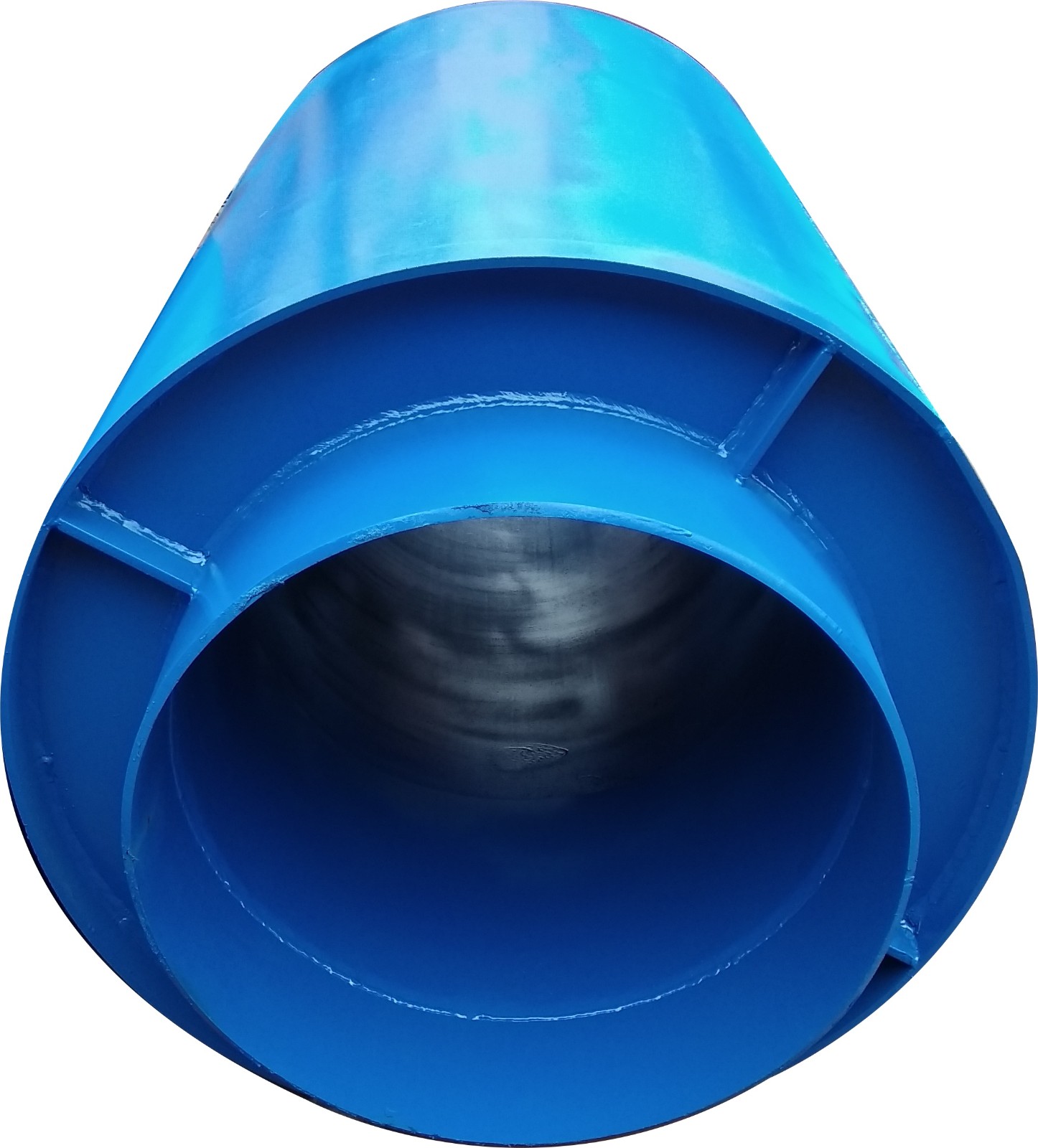

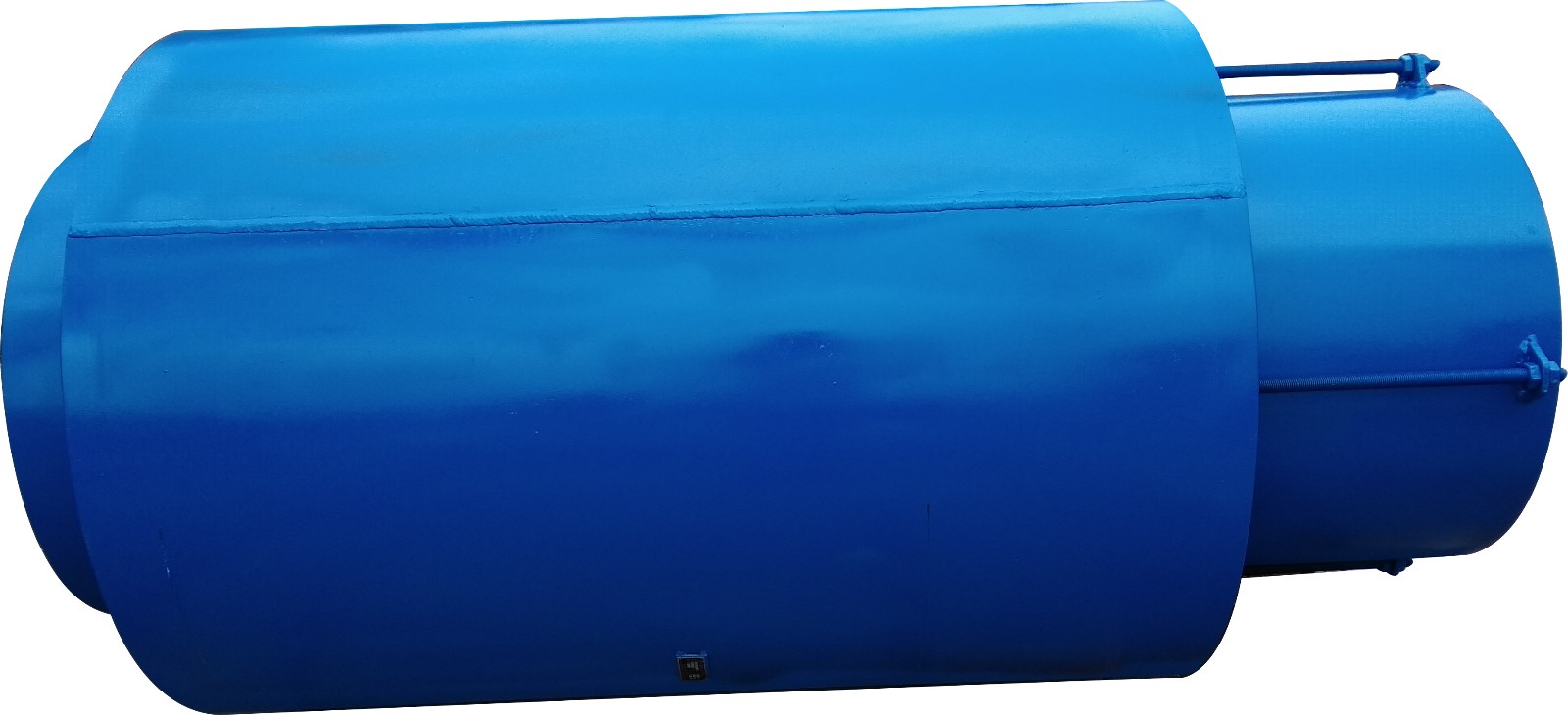

轴向外压波纹补偿器(TWY型)

一、用途：

　　轴向外压式补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

　　型号：DN32-DN1600

　　压力级别：0.1Mpa-2.5Mpa

　　产品轴向补偿量：18mm-400mm

二、使用说明：

　　轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。

三、轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）

　　例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。要安装一外压补偿器，试计算补偿器对支座的作用力。

轴向外压式补偿器产品说明

　　举例：0.6TWY500×8JB

　　表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。

　　注：疏水口的设置按用户要求。
